トルクル
作業記録の自動化により、
管理・分析を実現。
トレーサビリティを革新的に
変えるスマートデバイス
「TORQULE（トルクル）」

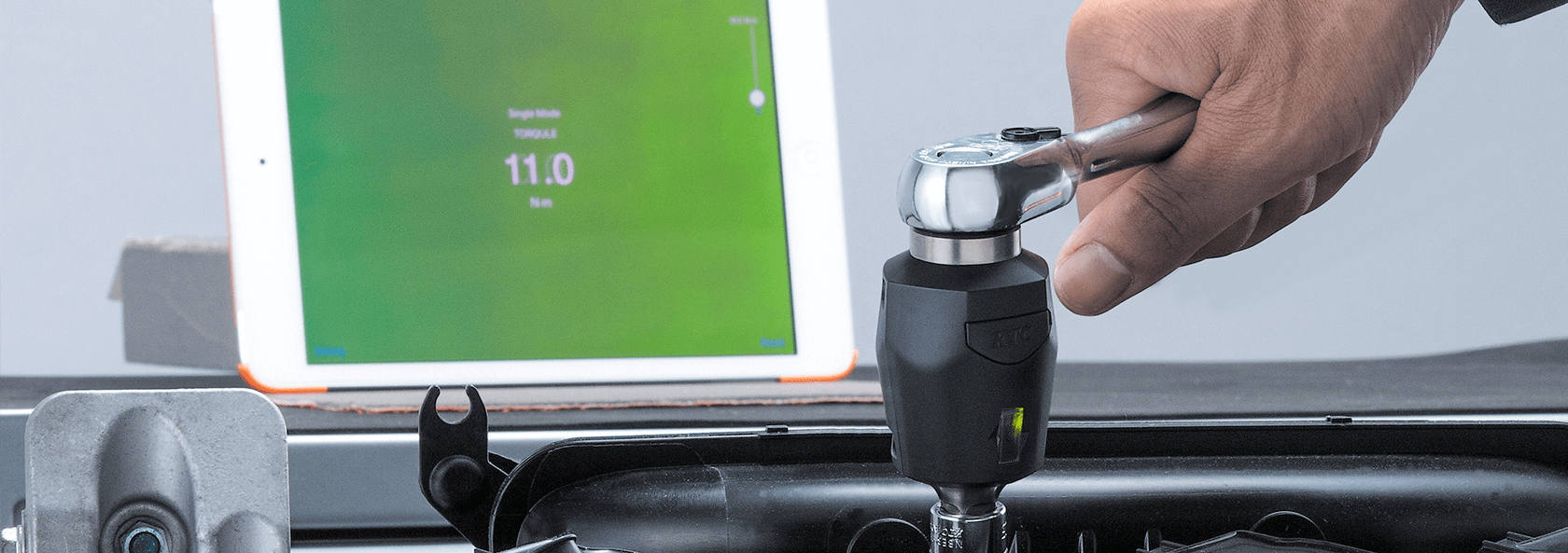

作業履歴を自動的に記録し、管理・分析する作業トレーサビリティを実現する
スマートセンシングデバイス「TORQULE（トルクル）」。
お手持ちの工具に装着するだけでデジタルトルクレンチとして使える優れもので、
工具や人を選ばず、簡単・正確にトルク測定ができます。
お手持ちのスマートフォンやタブレットなどに専用アプリをインストールすれば
測定値の結果表示や測定履歴を残せるので、
高精度の測定はもちろん、データ管理等の作業効率を大幅にアップ。
しかも、新たな工具の購入や入れ替え、大掛かりなシステムの導入の必要もなく、
生産管理や品質管理など様々な既存のシステムと接続(*1)させることで、
IOTの入力デバイスとしても利用可能で、ものづくりのIOT化を実現。
「作業=インプット情報」となり、コスト削減と品質向上を同時に行うことができます。
*1…接続にはシステム開発が必要です。
さまざまな工具やシステムと
連携する多様な拡張性

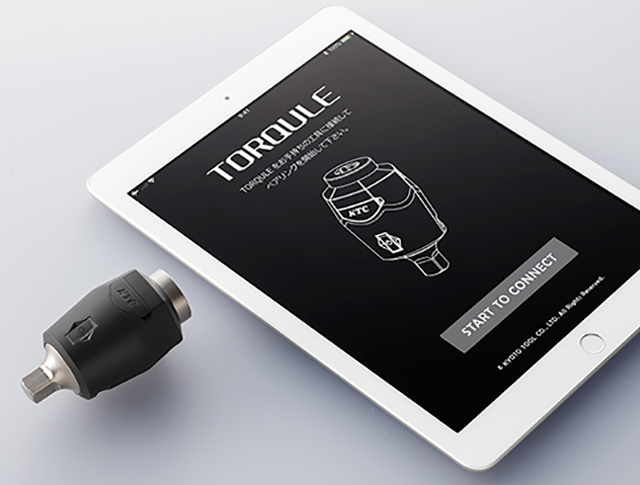

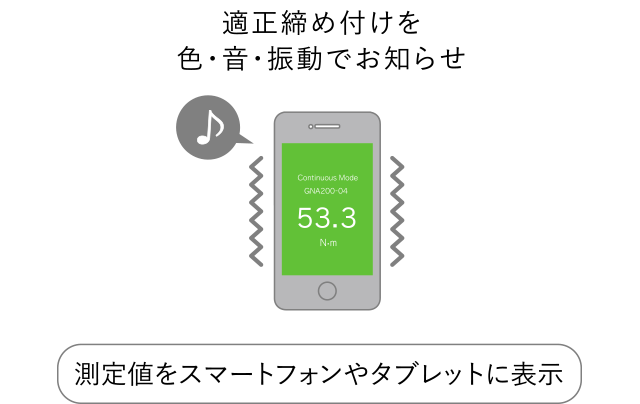

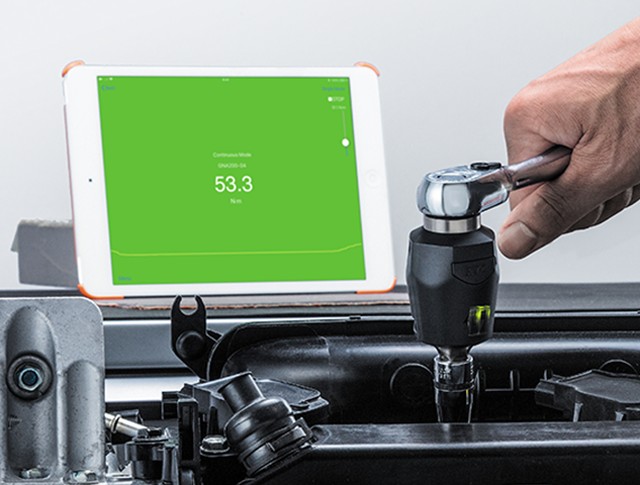

スマートフォン・タブレットで測定値をチェック
専用アプリ（TRASAS Admin）で実現する
高精度な作業履歴管理
お手持ちのスマートフォンやタブレットなどに専用アプリ（TRASAS Admin）をインストールするだけで、測定値の結果表示やデータの転送はもちろん、測定履歴の管理といった作業トレーサビリティを実現します。

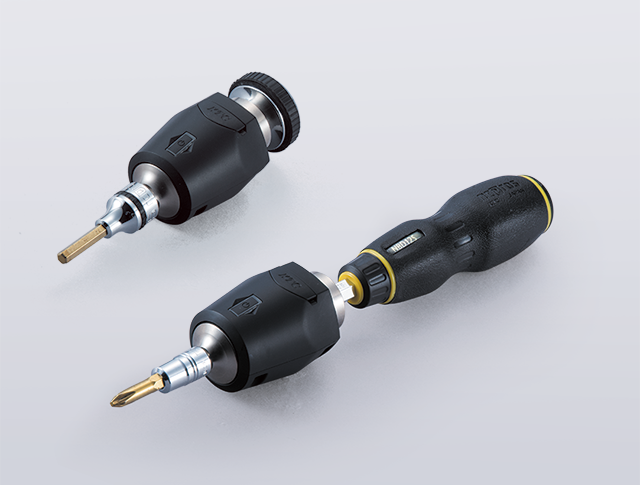

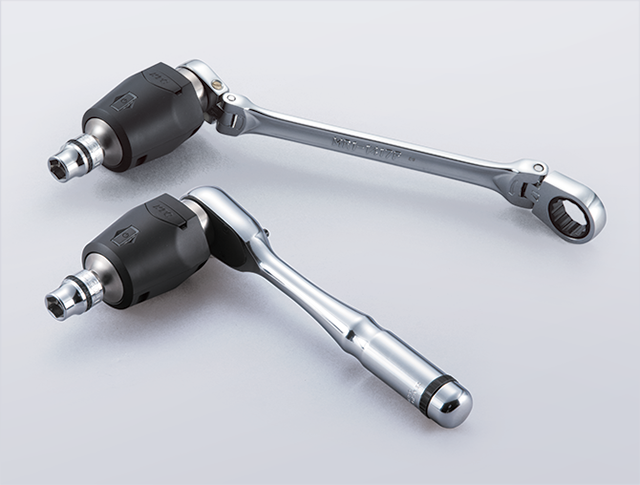

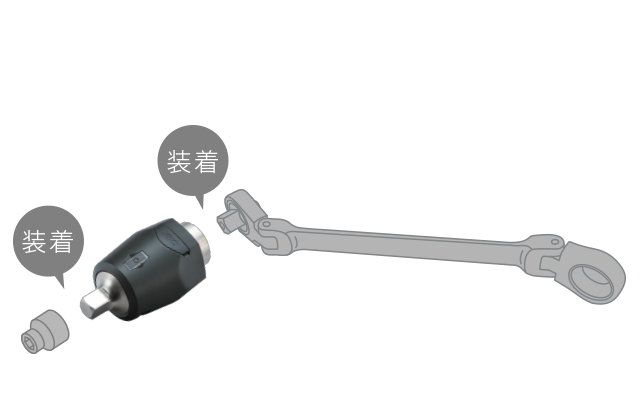

お手持ちの工具に装着するだけ
高精度なトルク測定機能
測定をボルトと同軸上で行うので、長さの違うレンチやハンドルの角度が変わるフレックスタイプ、ドライバ型ハンドルなど、工具を選ばず高精度なトルク測定ができます。
作業環境や用途に合わせて
選べる6タイプ
※画像比率は実物と異なります。
Bluetooth®機能搭載
製品仕様
| 品 名 | 6.3sqトルクル 10N・ｍ |
|---|---|
| 品 番 | GNA010-02 |
| 差込角（sq.） | 6.3sq. |
| 直径（mm） | 42 |
| 高さ（mm） | 71.5 |
| 重量（g） | 130 |
| トルク測定範囲（N・m） | 2～10 |
| 最小表示単位（N・m） | 0.1 |
| 小売参考価格（税別） | ¥32,200 |
| 品 名 | 9.5sqトルクル 80N・ｍ |
|---|---|
| 品 番 | GNA080-03 |
| 差込角（sq.） | 9.5sq. |
| 直径（mm） | 42 |
| 高さ（mm） | 75 |
| 重量（g） | 160 |
| トルク測定範囲（N・m） | 8～80 |
| 最小表示単位（N・m） | 0.1 |
| 小売参考価格（税別） | ¥32,200 |
| 品 名 | 12.7sqトルクル 200N・ｍ |
|---|---|
| 品 番 | GNA200-04 |
| 差込角（sq.） | 12.7sq. |
| 直径（mm） | 42 |
| 高さ（mm） | 83 |
| 重量（g） | 210 |
| トルク測定範囲（N・m） | 40～200 |
| 最小表示単位（N・m） | 0.1 |
| 小売参考価格（税別） | ¥32,200 |
■測定精度／±4％+1digit
■測定方向／右ねじのみ
■測定単位／N・ｍ
■電源／充電式リチウムポリマー電池
■通信方法／Bluetooth® 4.1
■付属品／充電ケーブル
- 充電器は付属していません。市販のUSB充電器をご用意ください。
- オプションで専用ケース（GNA-K）を設定しています。
- 取扱説明書および検査成績書はこちらからダウンロードいただけます。 >>6.3sq./9.5sq./12.7sq.トルクルサポートページ
- トルク値の表示や報知にはスマートフォンやタブレットと
専用のアプリケーション【 TRASAS Admin 】（無料）が必要です。
対応アプリケーション
TRASAS Admin
測定したデータをBluetoothⓇ機能を使用し、スマートフォンやタブレットで受信、表示、記録できるアプリケーション
IoT工具測定記録ソフトウェア TRASAS Admin PRO
IoT工具の測定値をリアルタイムに表示し、自動で保存。デジタルデータによる作業精度の「見える化」で、作業者任せの管理から脱却。
記録簿作成アプリ「e-整備」
自動車整備の点検記録簿を自動で作成できるスマートフォン・タブレット用アプリケーション
大型ボルト・ナットの締付けに
※画像比率は実物と異なります。
Bluetooth®機能搭載
| 品 名 | 19.0sq.トルクル 1,000N・m |
|---|---|
| 品 番 | GNA1000-06 |
| 差込角（sq.） | 19.0sq. |
| 直径（mm） | 96 |
| 高さ（mm） | 122 |
| 重量（g） | 1400 |
| トルク測定範囲（N・m） | 200～1,000 |
| 最小表示単位（N・m） | 1 |
| 小売参考価格（税別） | ¥220,000 |
| 品 名 | 25.4sq.トルクル 1,000N・m |
|---|---|
| 品 番 | GNA1000-08 |
| 差込角（sq.） | 25.4sq. |
| 直径（mm） | 96 |
| 高さ（mm） | 135 |
| 重量（g） | 1600 |
| トルク測定範囲（N・m） | 200～1,000 |
| 最小表示単位（N・m） | 1 |
| 小売参考価格（税別） | ¥220,000 |
| 品 名 | 25.4sq.トルクル 2,000N・m |
|---|---|
| 品 番 | GNA2000-08 |
| 差込角（sq.） | 25.4sq. |
| 直径（mm） | 96 |
| 高さ（mm） | 135 |
| 重量（g） | 1600 |
| トルク測定範囲（N・m） | 400～2,000 |
| 最小表示単位（N・m） | 1 |
| 小売参考価格（税別） | ¥220,000 |
■測定精度／±3％+1digit（digit=最小表示単位）
■測定方向／右ねじ、左ねじ
■測定単位／1N・ｍ
■電源／充電式リチウムポリマー電池
■通信方法／Bluetooth® 4.1
■付属品／充電ケーブル
- 使用時にはパソコンと専用のアプリケーション（無料）が必要です。
- 充電器は付属していません。市販のUSB充電器をご用意ください。
- 充電器にはPSEマークがついているものをご使用ください。
- 付属の充電ケーブルはUSB Type-A × micro USB Type-B です。
- 修理はユニット交換となり機番が変わります。
- バッテリーの交換はできません。
- バッテリー交換及び、修理対象外です。
- バッテリー交換及び、修理・調整を伴う場合の校正・校正証明書の発行は承っておりません。
対応アプリケーション
GNA1000/2000専用アプリ
測定したデータをBluetoothⓇ機能を使用し、Windows10 Proパソコンやタブレット型端末に表示・記録するアプリケーション。
IoT工具測定記録ソフトウェア TRASAS Admin PRO
IoT工具の測定値をリアルタイムに表示し、自動で保存。デジタルデータによる作業精度の「見える化」で、作業者任せの管理から脱却。
