TRASAS Smart Device
TORQULE（トルクル）
作業記録の自動化により、管理・分析を実現。
トレーサビリティを革新的に変える
スマートデバイス「TORQULE」

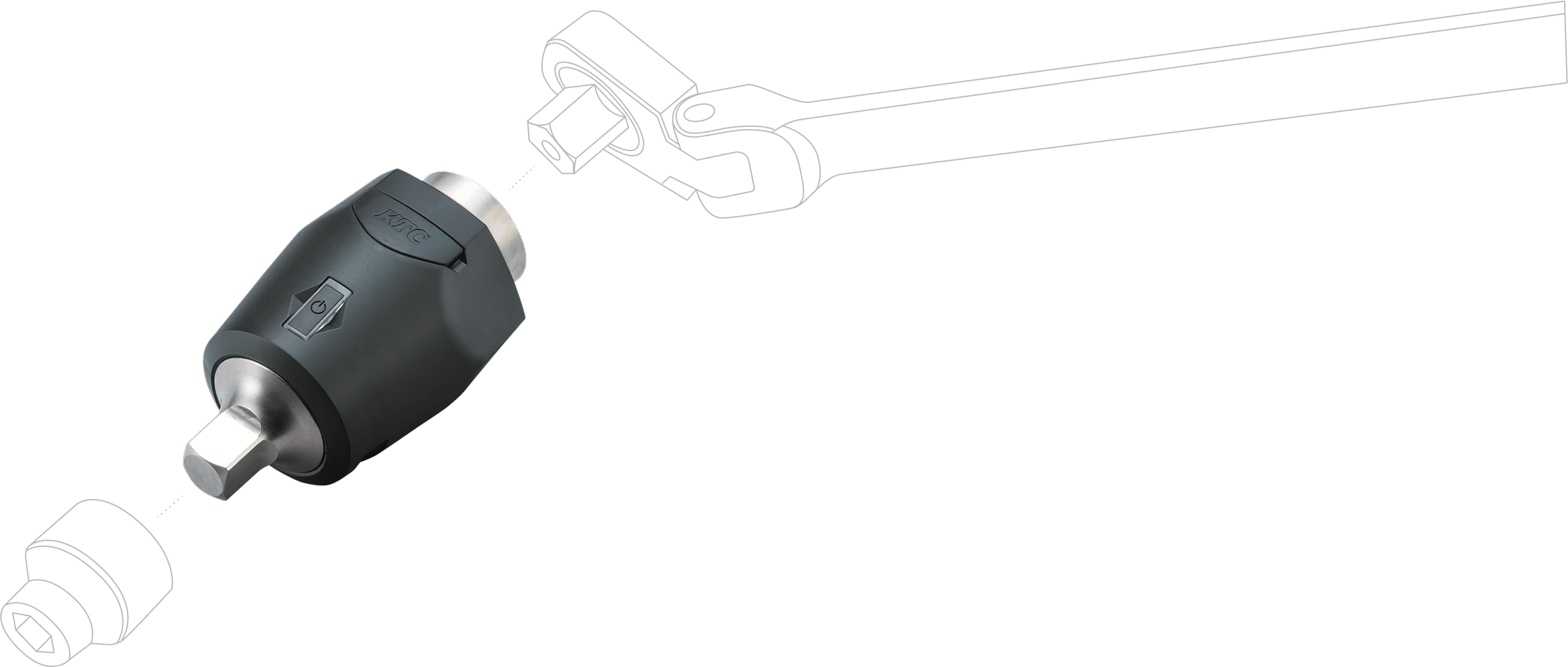

いつもの工具に「付けるだけ」で、高精度なデジタルトルクレンチに
-

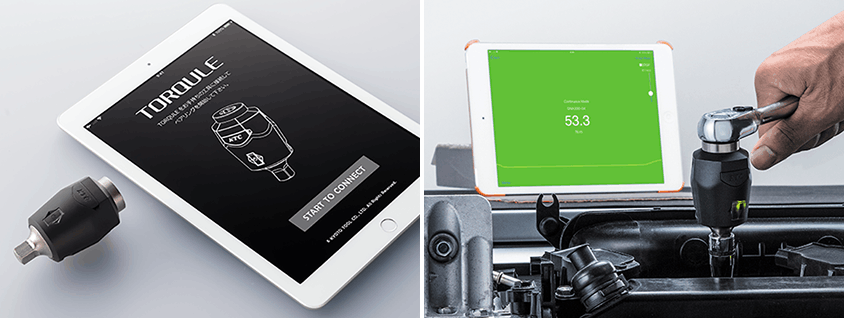

測定データのリアルタイム表示
スムーズに正確な作業の実現
-
Bluetooth® 無線通信
測定データをケーブルレスで送信
Function TORQULEで実現できること
-
01

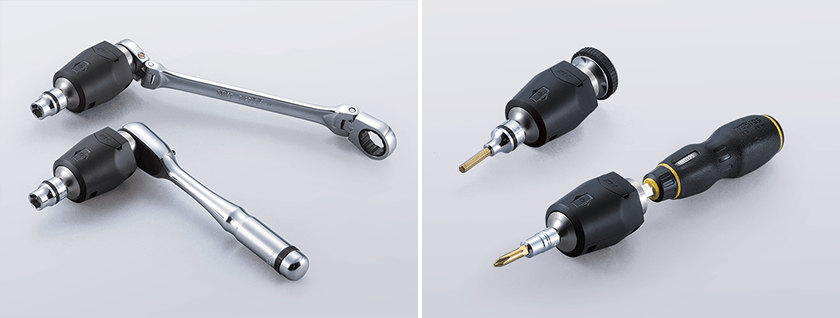

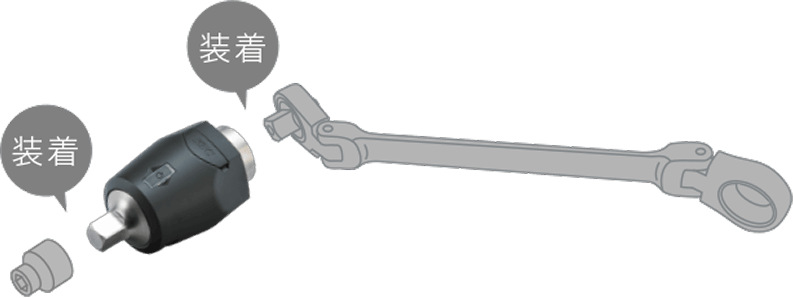

お持ちの工具に装着するだけ
高精度なトルク測定機能
測定をボルトと同軸上で行うので、長さの違うレンチやハンドルの角度が変わるフレックスタイプ、ドライバ型ハンドルなど、工具を選ばず高精度なトルク測定ができます。
-
02
各デバイスにて測定値を
チェック
専用アプリで実現する高精度な作業履歴管理
お手持ちのスマートフォンやタブレット、PCなどに各専用アプリをインストールするだけで、測定値の結果表示はもちろん、測定履歴の管理といった作業トレーサビリティを実現します。
適正締め付け
色・音・振動でお知らせ
測定値
スマートフォンやタブレットに表示
製品ラインナップ
作業環境や用途に合わせて選べる6タイプ
TRASAS Admin Pro（専用アプリ）対応
対応機種
| 手元の工具を、スマートに。 | 大型ボルト・ナットの締付けに | |||||
|---|---|---|---|---|---|---|
| 製品画像 / 品名※画像比率は実物と異なります。 |
 6.3sqトルクル |
 9.5sqトルクル |
 12.7sqトルクル |
 19.0sqトルクル |
 25.4sqトルクル |
 25.4sqトルクル |
| 品番 | GNA010-02 | GNA080-03 | GNA200-04 | GNA1000-06 | GNA1000-08 | GNA2000-08 |
| 差込角 | 6.3sq. | 9.5sq. | 12.7sq. | 19.0sq. | 25.4sq. | 25.4sq. |
| 直径 | 42mm | 42mm | 42mm | 96mm | 96mm | 96mm |
| 高さ | 71.5mm | 75mm | 83mm | 122mm | 135mm | 135mm |
| 重量 | 130g | 160g | 210g | 1400g | 1600g | 1600g |
| トルク測定範囲 | 2～10N･ｍ | 8～80N･ｍ | 40～200N･ｍ | 200～1000N･ｍ | 200～1000N･ｍ | 400～2000N･ｍ |
| 最小表示 単位 |
0.1N･ｍ | 0.1N･ｍ | 0.1N･ｍ | 1N･ｍ | 1N･ｍ | 1N･ｍ |
| 製品情報 | ■ 測定精度：±4％+1digit ■ 測定方向：右ねじのみ ■ 測定単位：N･m ■ 電源：充電式リチウムポリマー電池 ■ 通信方法：Bluetooth® 4.1 ※オプションで専用ケース（GNA-K）を設定しています。 ※付属品／充電ケーブル 充電器は付属していません。市販のUSB充電器をご用意ください。 ※検査成績書はこちらからダウンロードいただけます。 6.3sq./9.5sq./12.7sq.トルクルサポートページ ※トルク値の表示や報知にはスマートフォンやタブレットと専用のアプリケーション【 TRASAS Admin 】 （無料）が必要です |
■ 測定精度：±3％+1digit ■ 測定方向：右ねじ、左ねじ ■ 測定単位：１N・ｍ ■ 電源：充電式リチウムポリマー電池 ■ 通信方法／Bluetooth® 4.1 ※付属品／充電ケーブル 付属の充電ケーブルはUSB Type-A × micro USB Type-B です。 充電器は付属していません。市販のUSB充電器（PSEマークがついているもの）をご用意ください。 ※修理はユニット交換となり機番が変わります。 ※バッテリーの交換はできません。 ※バッテリー交換及び、修理対象外です。 バッテリー交換及び、修理・調整を伴う場合の校正・校正証明書の発行は承っておりません。 ※使用時にはパソコンと専用のアプリケーション【GNA1000/2000専用アプリ】（無料）が必要です。 |
||||
| 取扱説明書 | ||||||
| 対応 アプリケーション |
TRASAS Admin 測定したデータをBluetooth®機能を使用し、スマートフォンやタブレットで受信、表示、記録できるアプリケーション |
GNA1000/2000専用アプリ 測定したデータをBluetooth®機能を使用し、Windows10 Proパソコンやタブレット型端末に表示・記録するアプリケーション。 |
||||
|
TRASAS Admin PRO IoT工具の測定値をリアルタイムに表示し、自動で保存。デジタルデータによる作業精度の「見える化」で、作業者任せの管理から脱却。 |
||||||
製品・導入に関して
現場の課題解決を実現する作業トレーサビリティシステム
スマートデバイスSmart Device / Tool
デジタルによる数値の見える化に
データ出力機能を搭載
管理者による目標トルク値や長さを設定でき、作業結果の自動送信で、作業者任せのトルク管理からの脱却を実現します。
ソフトウェアSoftware
作業データの記録・管理・分析で
現場と管理の課題を解決
スマートデバイス（ツール）から入力されたデータを作業記録簿へ自動転記。転記ミスを防ぎ、安全の見える化と業務の効率化を図れます。
KTCだから提案できる課題解決への
3ステップ導入検討プロセス
手厚い導入サポート
お客様の課題は、業界や作業内容によってさまざま。現状をしっかり理解したうえでプランニングし、工具メーカーとして現場を知り尽くしたKTCだからこそ実現できる最適なソリューションをご提案。TRASAS導入まで手厚くサポートします。
