トルク管理とは？
メリットや管理方法について

近年、適切なねじやボルト・ナット締結が行われていないことにより、人身事故や製品の回収など企業経営を揺るがす出来事が起こっています。正しいトルク管理が行えていない場合、作業の安全が担保できず、企業活動に影響が生じるリスクがあることを理解し、適切に管理することが重要です。

トルク管理とは

トルク管理とは、ねじやボルトが適切な力（＝トルク）で締め付けられたかどうかを管理することを言います。
ねじやボルトのトルク管理を行うと、不適切な締め付けに気付いて作業をやり直せたり、締め忘れによる事故を防止することができます。ねじやボルトが適切な力で締結されていないと、部品が破損したり、部品が脱落して重大な事故につながるおそれがあるため、設定されたトルク値で正しく作業が行われているかをチェックできる状態にすることがとても重要です。

トルクとは、Lの長さのレンチ（※）でFの力をかけた時にボルトに与えられる回転力Ｔのことで、SI単位系では「N・m」と表されます。

日本産業規格（JIS）※のねじは、呼び径（ねじ山部分の直径）によって標準締付けトルクが規定されており、工具メーカーなどで公開されています。ただし、ねじの材質や用途によって適切な締付けトルクは異なりますので、必ず整備書などで確認してください。
※日本産業規格（JIS：Japanese Industrial Standardsの略）は、日本の産業製品に関する規格や測定法などが定められた日本の国家規格です。

トルクについて

正確なトルク管理を行う
重要性

近年、トルク管理が適切にできていないことが原因と考えられる事故や事件が問題になっています。
正確なトルク管理、またその重要性とはどのようなものでしょうか。

事故やミスを無くすためのトルク管理とは

製造や点検の工程において、ねじやボルト・ナットの締結管理が不十分だと重大な事故の原因になります。
ねじの締め付けを管理することは企業の責務です。

ねじやボルト・ナットの締結には、基準締付トルク値というものが規定されています。基準締付トルク値とは、ねじやボルト・ナットが正しく機能し不具合を防ぐために必要とされる参考トルク値です。その基準締付トルク値を目指して作業を行う際に、作業者自身がねじやボルト・ナットを今どれだけのトルク値で締付けているかを確認できる工具がトルクレンチです。トルクレンチを用いて締付トルク値を可視化することで、適切なトルクで締め付けられたかどうかを管理できるのです。

そしてトルク管理を行うことで、不適切な締め付けに気付いて作業をやり直せたり、締め忘れによる事故を防止することができます。

では、トルクレンチであれば何を使ってもよいのでしょうか？

トルクレンチにも様々な種類があり、それぞれ特長は異なります。作業環境や、作業者の習熟度などによっても選ぶべきトルクレンチは変わるため、現場環境に合わせて選択しましょう。

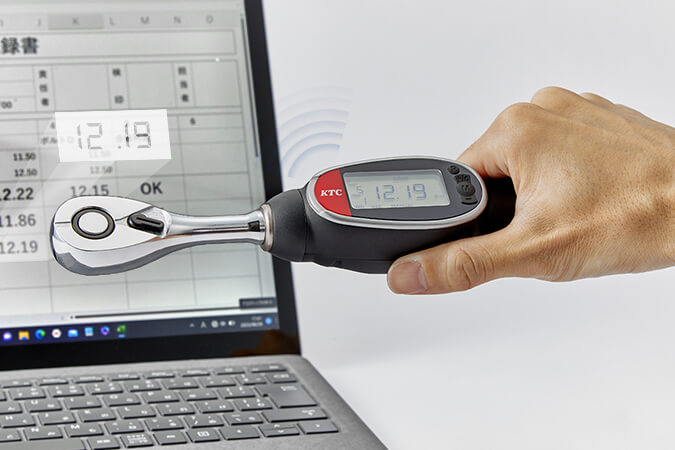

様々な種類があるトルクレンチですが、作業環境や作業者の習熟度などの条件にかからわず導入しやすいものは「デジタル式トルクレンチ」です。
デジタル式トルクレンチは自動で記録を残すことができる以外に、計測値のズレも少なく、作業者のカンやコツに頼らず計測できるというメリットがあります。
また、作業履歴を記録し、PCにデータ化していくIoTシステムも開発されています。

デジタル式トルクレンチによる
IoT化について｜ KTC times

トルク管理ができていない場合に生じる問題

トルクレンチを用いることで正確なトルク管理が可能となりますが、トルクレンチを使用していても取り扱いが正しくなければトルク管理ができているとは言えません。トルク管理が適切に行えていないと、さまざまな問題が生じます。
実際に、トルクレンチを使用していたにも関わらず次のような事故が発生しています。

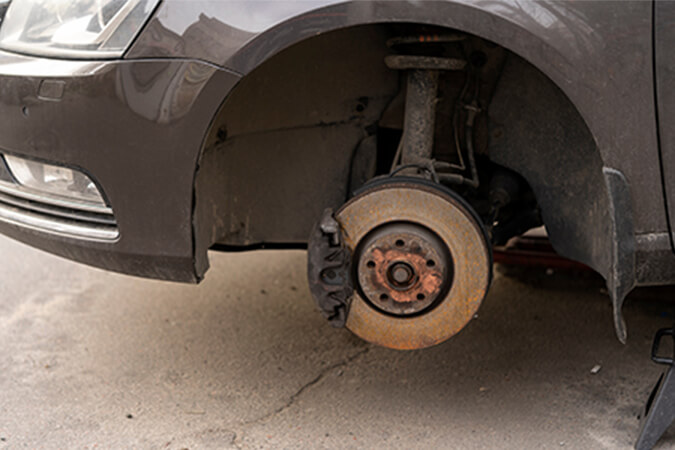

タイヤ脱輪事故

車両メンテナンス後の大型トラックのタイヤが走行中に脱輪。
故の原因を調査すると、タイヤ締結にトルクレンチは使用していたものの、カチカチッと何度も本締め※を行っていたことで締め過ぎによりボルトが破損していました。
※ねじやボルト・ナットを締結する際に設定されたトルク値まで締め付けること。これに対して、本締めを行う前にあらかじめ軽く締め付けておくことを「仮締め」と言います。
